1 157 399 руб.
1 462 952 руб.
Производитель: | Китай |
Общая мощность, кВт: |
6,5 |
Толщина кромки, мм: | 0,4 - 3 |
Вес, кг: |
860 |
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
ПАНЕЛЬ УПРАВЛЕНИЯ Экран дисплея отображает настройки и рабочие параметры: - Температуру клея; - Индикацию работы узлов станка. В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали. |
|
КЛЕЕВОЙ УЗЕЛ Клеевой бачок имеет нижнее расположение относительно клеенаносящего вала. Винтовая точная настройка кол-ва клея Аккуратный клеевой шов Не требуется регулировка на толщину материала |
|
ЗОНА ПРИЖИМА Оснащена главным прижимным роликом с приводом и двумя дожимными роликами позволяет прижать любую рулонную кромку и полосовой материал - рейку. С помощью цифрового счетчика регулируется ход прижима на толщину кромочного материала. Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали. Если регулировка пресс группы осуществляется механически с помощью пружины, то одного усилия на пресс валах добиться не удастся, что приводит к частичному отклеиванию кромки.
|
|
|
ТОРЦОВОЧНЫЙ АГРЕГАТ Два промышленных двигателя 2 x 0,35 кВт. Пилы перемещаются по одной призматической направляющей, где каждая пила отрезает припуск только с одной стороны. Данная система зарекомендовала себя, как надежная и стабильная, в течение всего срока эксплуатации. Данная система зарекомендовала себя, как надежная и стабильная, в течение всего срока эксплуатации. Отличительные особенности: - Простое линейное движение двух пил вверх-вниз; - Простая схема пневматики; - Призматические направляющие, которые в 5 раз стабильнее, чем круглые направляющие. |
УЗЕЛ ФРЕЗЕРНЫЙ СНЯТИЯ СВЕСОВ Служит для фрезерования верхних и нижних свесов заготовки. Узел оснащен 2 двигателя 0,75 кВт Перенастройка на толщину кромочного материала с помощью счетчиков. Круглые копиры для абсолютно точного отслеживания материала. Система аспирации эффективно убирает стружку из зоны обработки. Оснащены счетчиками точной настройки на разную толщину кромки. |
|
УЗЕЛ РАДИУСНОЙ ЦИКЛИ Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали. |
|
ПОЛИРОВКА Полировка необходима для финишной обработки кромки. Данная операция обеспечивает: - Блеск обработанной поверхности, - Очищает от загрязнений, - Восстанавливает цвет после циклевочного узла. - Формирует микро радиус у тонкой кромки (притупляет острый край). Полирующий агрегат два двигателя, два полирующих диска 2х0,18 кВт. |
|
НАСТРОЙКА НА ТОЛЩИНУ ДЕТАЛИ С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали. Не требуется дополнительной фиксации. |
Толщина кромочного материала, мм | 0,4 - 3 |
Толщина детали, мин/макс, мм | 10 - 50 |
Размеры обрабатываемой детали (мин.) - длина x ширина, мм | 120 х 80 |
Скорость подачи, м/мин | 13 |
Мощность двигателей чистовой торцовки (2 шт.), кВт | 2 х 0,35 |
Мощность двигателей фрезерного узла (2 шт.), кВт | 2 х 0,75 |
Полировальный узел - мощность, кВт | 2 х 0,18 |
Общая мощность, кВт | 6,5 |
Питающее напряжение (3 фазы), В | 380 |
Давление сжатого воздуха, бар | 6,5 |
Длина, мм | 3850 |
Ширина, мм | 1500 |
Высота, мм | 1475 |
Вес, кг | 860 |

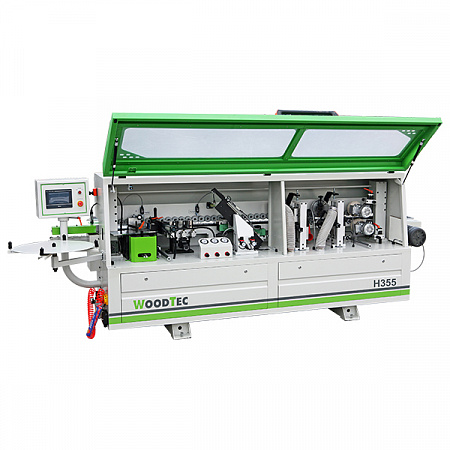

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
• Схемы обработки:
1. Клеевой узел | 2. Пресс группа | 3. Узел 2-х моторной торцовки |
|
|
|
4. Узел фрезерования свесов | 5. Узел радиусной цикли | 6. Узел подачи очистительной жидкости |
Габариты, мм | 3850 x 1500 x 1475 |
Напряжение, В | 380 |
Max. скорость подачи, м/мин | 13 |
